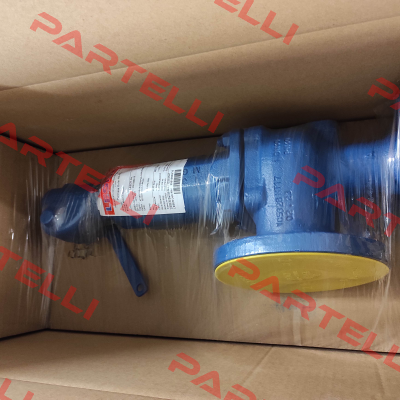

Valvola di sicurezza ad alte prestazioni, tipo 441 DIN,
coperchio a molla chiuso, ventilazione a tenuta di gas H4,
per vapori, gas e liquidi
Test M33, approvazioni
H03 Test, approvazioni
H01 Certificato di qualità dei materiali

Peso: 17.200 KG/ST

Articolo numero: 84814010

Specifiche tecniche:

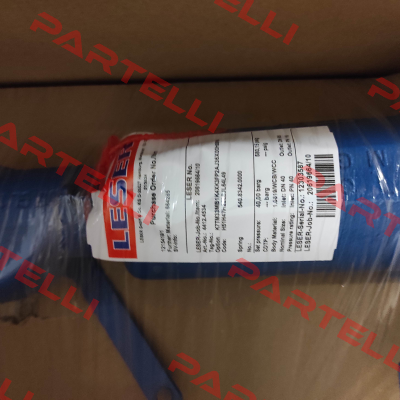

Uscita del codice d'ordine, riga 1: K7TM33MB1K4XH03K3FP2AJ36X00H88
Uscita del codice d'ordine, riga 2: H84H51H47H22L8JL64L49H01
Materiale della cassa: (H22)
Custodia in materiale 1.0619 (GP240GH)
(con tripla certificazione: WCB, WCC, 0619)
Diametro nominale di ingresso DN 40
Diametro nominale di uscita DN 65
d0 (ASME-DIN) [mm] 37,0
Velocità di deflusso D/G: 0,60
Portata F: 0,45
Livello di pressione della flangia di ingresso (H47)
PN 40 secondo DIN EN 1092
Fase di pressione della flangia di uscita (H51)
PN 16 secondo DIN EN 1092
Schema del foro della flangia di uscita: cerchio a 4 bulloni secondo DIN EN 1092
Superficie di tenuta della flangia di ingresso: (H84)
Forma B1 (ruvida) secondo DIN EN 1092
Superficie di tenuta della flangia di uscita: (H88)
Forma B1 (ruvida) secondo DIN EN 1092
Pressione di risposta: 0,49
Unità di pressione: bar-g
Pressione di risposta [bar-g] 0,49
Pressione di risposta in psi-g: 7,11
Pressione di impostazione a freddo [bar-g] 0,49
Pressione impostata a freddo [psi-g] 7,11
temperatura di esercizio: 20
Unità di temperatura: °C - Celsius
Temperatura di esercizio [°C] 20.00
Temperatura di esercizio in °F: 68
Piastra, metallica/WST.: (L49)
Realizzato in materiale: 1.4122
Materiale dell'anello di tenuta: (MB1)
Anello di tenuta in grafite/1.4401
Materiale del cappuccio a molla: (J36)
0,7043 (UOVA 40,3)
Materiale per molle (X00)
materiale standard
Sistema di rivestimento: (P2A)
Sistema di rivestimento a 1 strato in RAL 5005 secondo LID 1608.03
Materiale della ruota di guida: (K3F)
Materiale del disco guida: 1.0501
Materiale del mandrino (K4X)
Materiale del mandrino: 1.4021
Materiale della vite a pressione: (K7T)
1.4104/430F + PTFE/vetro
Viti per perni cilindrici art. 55 (L8J)
Materiale delle viti a perno Pos. 55:1.722 5/SA-193 B7/SA-320 L7
Dadi esagonali Wst. Articolo 56 (L9J)
Materiale dadi esagonali Pos. 56:1.722 5/SA-194 misura 7/SA-320 7L
Approvazioni: (M33)
Prova del test della pressione impostata (TRB 513 4.2, TRD 504 3.3.4): EN

10204-3.2 (TÜV-Nord)
Certificato di qualità del materiale per: (H01)
Custodia — posizione 1 con certificato di qualità del materiale 3.1 secondo DIN EN 10204
Documentazione: (H03)
Certificato LESER CGA per il test di accettazione globale delle applicazioni Certificato 3.1 secondo DIN
ANNO 10204
