| Marca | Carlo Gavazzi |
| Prodotto | CTD1X805AXXX |

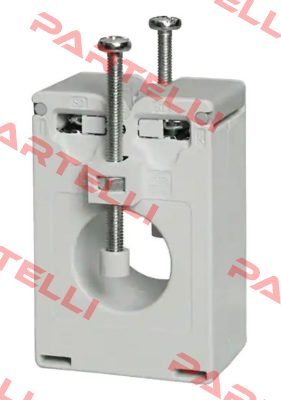

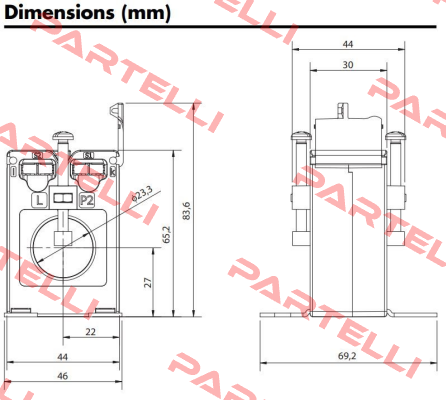

| Descrizione | Trasformatore di corrente |
| Codice interno | PRT241841 |
| Peso | 1 |
| Specifiche tecniche | Trasformatore di corrente AC (cavo φ max 23 mm) Tipo CTD-1X • Trasformatore di corrente tipo cavo e bus-bar • Classe 0,5, correnti da 50 a 300 A • Supporto di montaggio DIN rimovibile • Clip di fissaggio del pannello rimovibili • 2 viti di fissaggio isolate cavo/bus-barra • Terminali a doppia vite (connessioni fino a 8 fili) • Coperchi dei blocchi terminali sigillabili Descrizione del prodotto Chiave d'ordinazione CTD-1X 100 5A XXX Trasformatore di corrente tipo cavo/bus-bar con guida DIN/bus-bar e sistema di montaggio a pannello. Selezione del tipo Corrente primaria Da 50 a 300 A (fare riferimento alla tabella degli intervalli) Correnti primarie nominali da Da 50 A a 300 A. Corrente secondaria 1A 5A Modello Corrente primaria Corrente secondaria Opzione Kit di fissaggio opzionale: kit CTD Opzione XXX: nessuno XTX: tropicalizzazione Specifiche di ingresso Frequenza operativa da 48 a 62 Hz Tensione massima del sistema0,72 kV Livello di isolamento nominale 3 kV/1 min. @ 50 Hz Classe di isolamento E (max 75°C) Valutazione attuale a breve termine Con una frequenza tipica di 100 pollici/1 s Idyn 2.5 Ith La corrente termica a breve termine Ith è comunque limitata dalle dimensioni della barra cavo/bus-bar Valutazione corrente estesa 120% Fattore di sicurezza (FS) ≤ 5 (Classe: 0,5, 1 e 3) Specifiche generali Norme secondo EN60044-1 Corpo in ABS, autoestinguente: UL 94 V-0 Barra bus DIN di montaggio e montaggio a pannello Accessori standard: due viti per morsettiera. Due coperchi per morsettiere sigillabili. Due clip di fissaggio per il montaggio del pannello. Un adattatore DIN rail. Accessori opzionali Kit di fissaggio esteso CTD-Kit: Sei cavi/bus-bar viti di fissaggio. Sei tappi in plastica per viti di fissaggio cavi/bus-barra. Due clip di fissaggio per il montaggio del pannello. Caratteristiche speciali1 A, corrente secondaria, tropicalizzazione Temperatura di esercizio da -25°C a +60°C (da -13°F a 140° F) (R.H. < 90% senza condensa a 40° C) Temperatura di conservazione: da -30 °C a +70 °C (da -22 °F a 158°F) (R.H. < 90% senza condensa a 40°C) Approvazioni CE, cURus e CSA Connessione: tipo di vite Area della sezione trasversale del cavo Da 1,5 a 6 mm2 Coppia di serraggio min/massima delle viti relativa alle viti della morsettiera: Da 1 a 2 Nm Coppia massima di serraggio delle viti relativa alle viti di fissaggio cavo/barra bus-bar: 0,3 Nm Grado di protezione IP00 IP20 (con coperchi terminali sigillabili+terminali per cavi) Diametro cavo max. 23 mm Dimensione barra bus max. 20 x 5 mm Peso da 150 a 200 g Specifiche di uscita Corrente secondaria nominale: 5 A o 1 A |
