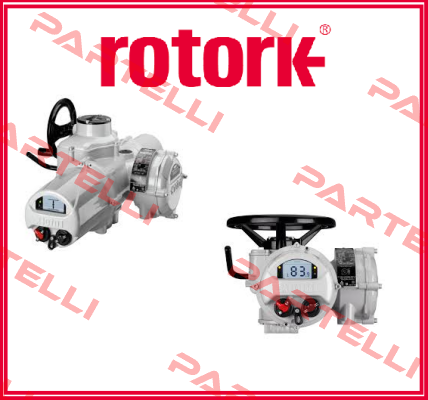

IQ90 F30 A

Marca	Rotork
Prodotto	IQ90 F30 A
Codice interno	PRT4527323
Codice doganale	85015220 89
Specifiche tecniche	[II2GD EX DB IIC T4] 380/3/50 48 GIRI/MIN ATTUATORE ELETTRICO MULTIGIRO TRIFASE IQ (3A GENERAZIONE) Questa descrizione fornisce le specifiche di base, si prega di fare riferimento alla Tabella delle apparecchiature per le dimensioni dell'attuatore, la flangia di montaggio, classificazione dell'area, alimentazione e dati sulle prestazioni. Le funzioni di controllo remoto e indicazione sono descritte nella sezione Cablaggio Diagramma Altre opzioni sono disponibili anche in Extras Included. Ulteriori dettagli tecnici sono forniti nel documento IQ/IQT (3° Brochure della gamma di prodotti (Generation) PUB002-038, disponibile all'indirizzo http://www.rotork.com/en/master-record/8923 • PROTEZIONE DALL'INGRESSO: IP66/IP68 - 7 metri/72 ore, scomparto terminale a doppia chiusura • TEMPERATURA: da -30° C a 70° C (da -22° F a 158° F) per custodie Watertight, FM o CSA EP, da -20° C a 70° C (da -4° F a 158° F) per Custodie ATEX o IECEx • MOTORE: motore trifase a gabbia di scoiattolo a bassa inerzia, isolamento in classe F, con protezione termostatica incorporata. • CLASSIFICAZIONE DI SERVIZIO/SERVIZIO: Classe A (On/Off) /Classe B (Inching), 60 avviamenti nominali a una velocità ≤ 600 avviamenti/ora. 15 minuti stimati a 33% nominale della coppia nominale • STARTER: contattori di inversione integrati interbloccati elettricamente e meccanicamente. • AZIONAMENTO: incorpora il meccanismo «colpo di martello» che permette di sbloccare le valvole bloccate • SYNCROPHASE: correzione automatica della rotazione di fase e protezione dalla perdita di fase • COMANDI LOCALI: selettore di apertura/chiusura e selettore locale/stop/remoto lucchettabile (l'arresto rimane disponibile per motivi di sicurezza) • INDICAZIONE LOCALE: indicatore digitale di posizione della valvola, illuminato integralmente, che mostra incrementi dello 0,1% in posizione con chiusura e simboli di limite aperto, coppia, allarmi e altri dati di stato. 3 LED: rosso aperto, giallo intermedio, verde chiuso (può essere invertito), lampeggiatore e allarmi configurabili. • SUPPORTO BATTERIA: la batteria non è necessaria per il rilevamento della posizione ma supporta il display LCD, il funzionamento dei relè di indicazione, messa in servizio e registrazione dei dati in assenza di alimentazione di rete • SENSORE DI POSIZIONE: encoder assoluto con 8000 giri, risoluzione dello 0,1% con ridondanza integrata, fornisce un elevato livello continuo risoluzione: misurazione della posizione che viene mantenuta completamente durante il funzionamento manuale e senza alimentazione di rete o supporto a batteria • MONTAGGIO: può essere orientato con qualsiasi orientamento, indicazione locale e comandi ruotabili con incrementi di 90° a seconda delle esigenze • AZIONAMENTO MANUALE: leva frizione lucchettabile, chiusura con volantino in senso orario, si disinnesta automaticamente all'avvio del motore e non rotante durante il funzionamento elettrico • LUBRIFICAZIONE: scatola ingranaggi riempita a vita • INTERRUTTORI DI COPPIA: Interruttori di coppia elettronici regolabili dal 40% al 100% del valore nominale con opzione di bypass all'inizio della marcia. • MESSA IN SERVIZIO: impostazione non intrusiva di limiti di viaggio (opzione di configurazione automatica), relè, allarmi e altre funzioni tramite Strumento di impostazione a infrarossi/Bluetooth (uno fornito con ogni ordine). Può essere protetto da password • REGISTRAZIONE DEI DATI/GESTIONE DELLE RISORSE: registrazione con data/ora e visualizzazione di eventi/tendenze operativi, avviamenti del motore e profili di coppia delle valvole. È possibile memorizzare i dati della valvola/attuatore e del cambio e impostare gli allarmi di manutenzione. Download dei dati tramite Strumento di impostazione a infrarossi/Bluetooth per il caricamento su un PC e l'analisi tramite il software gratuito InSight2 • PASSACAVI: 4 ingressi filettati Metric, NPT o PG, pressacavi non inclusi • TERMINALI: terminali di alimentazione M5 e di controllo M4, viti e rondelle in dotazione. Per conduttori Ring Tag, potenza 16,0 mm², controlli 4,0 mm² • VERNICE: Verniciatura a polvere di poliestere con spessore nominale di 100 micron. Colori: alloggiamenti/coperchi - grigio (00-A-05), volantino/mano Leva automatica/base, nera SCHEMA ELETTRICO Lo schema elettrico 100P2000 è descritto nella pubblicazione IQ/IQT Control and Monitoring (PUB002-041) e include: • ALIMENTAZIONE DI CONTROLLO: 20 — 60VDC/40 — 120VAC o derivata dall'attuatore 24VDC • INGRESSI DI CONTROLLO: 6 ingressi per segnali di apertura, chiusura, arresto/mantenimento, ESD e interblocco • CONTATTI DI INDICAZIONE: 4 contatti a scatto privi di volt (SPST) (S1-S4), nominali a 120 VAC/30 VDC, da 5 mA a 5 A, ciascuno configurabile NO o NC per segnalare una delle seguenti posizioni: aperta/chiusa o intermedie, in movimento (continuo o pulsante), volantino funzionamento, selezione locale, selezione remota, interblocco di apertura/chiusura attivo, ESD attivo, motore scattato in caso di coppia a metà corsa o in marcia apertura/chiusura, valvola inceppata, perdita di alimentazione/fase o alimentazione di controllo, batteria scarica, guasto interno rilevato, termostato allarmi di servizio programmabili interrotti. • RELÈ DI MONITORAGGIO E DISPONIBILITÀ: Relè indipendente con contatto di commutazione privo di tensione, nominale a 120VAC/30VDC, da 5mA a 5A. Si diseccita in caso di perdita di alimentazione/fase o alimentazione di controllo, controllo locale o arresto locale selezionato (può essere escluso), motore il termostato è scattato o ha rilevato un guasto interno • SCHEDA DI RETE: Profibus DP-V1 a canale singolo
